T45A T50A T70A Soğuk Çekme Kılavuz Raylı Konveyör Üretim Hattı
Konveyör Hattı Açıklaması
Besleme Kılavuz Rayları—Manuel Doğrultma Makinesi—Konveyör Hattı— Erkek ve Dişi Freze makinesi—Delme Makinesi—Konveyör Hattı
Yarı otomatik metal işleme üretim hattı
- Uygulanabilir ürün yelpazesi: T45 T50A T70A Uzunluk: 4m,5m,6m
- Zaman üretmek: Operatör yeterlilik seviyesine göre.
- Enine taşıma sistemi: çift sıra üst makaralı zincir ile esnek taşıma. Çerçeve, sikloid pimli çark redüktörü, konveyör zincir desteği, ana tahrik mili ve gerdirme tertibatından oluşur. Taşıma yöntemi, her bir işleme pozisyonunda kılavuz rayların çoklu toplanmasını ve tek işlenmesini gerçekleştirebilir, böylece enine taşıma süresini kısaltır, her bir işleme bölümünü yakından bağlantılı hale getirir, lojistik konveyör malzeme rafı sağlam ve güvenilir olmalı ve normal çalışma içinde sallanmamalıdır. işlem. Emek yoğunluğunu azaltmak ve iş verimliliğini artırmak.
- Kılavuz ray boyutlandırma mekanizması: freze malzemesi rafı iki pnömatik kaldırma çerçevesi, pnömatik kaldırma, yapay kontrol, 4 metre ve 5 metre manuel anahtarlama, konumlandırma ayar miktarı: 50mm, çalışma sırasında pedal pnömatik kontrolü vardır.

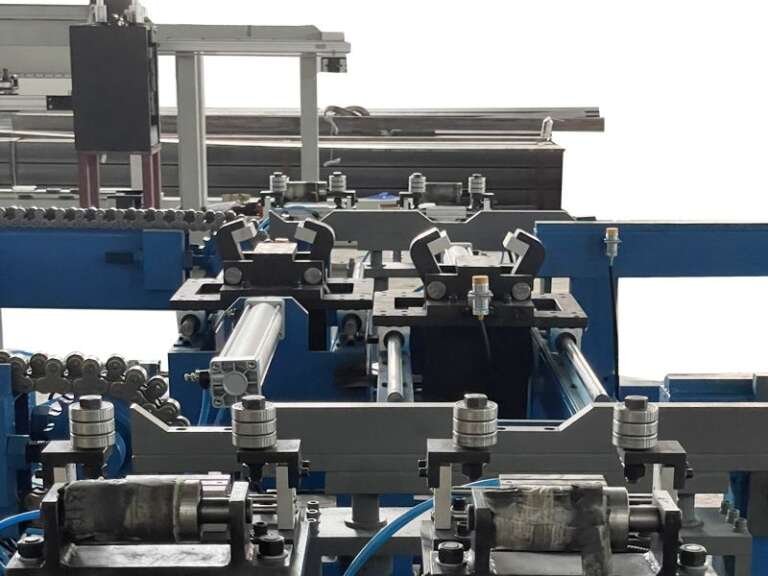

Otomatik Delme Cihazı
Taşıma ve Kontrol
1. Boşaltma alanında, kaldırma için bilyeli zincirli bir boşaltma rafı bulunur.
2. Raf kanalının tahriki, 15.875 mm zincir hatvesine sahip bir zincir tarafından tahrik edilir.
3. Tüm hattın boyuna iletim hızı yaklaşık 12~15m/dak'dır.
4. Boyuna (kaldırma) konveyörün ana malzemesi dikdörtgen boru ve C-şekilli çelik kullanır ve tahrik zinciri yerleşiktir.
5. Enine konveyörün ana malzemesi dikdörtgen bir borudur. Konveyör zinciri esas olarak 25.4 mm aralıklı çift sıralı bir üstten bilyeli zincirdir.
6. Tüm hat elektrik kontrolü PLC kontrol modudur ve her eylem komutu ve sinyal iletimi doğru ve güvenilir olmalıdır. Boya kurutma ve yağlama film hattı elektrikli ekipman eşleşmesi: PLC Japonya'yı benimser Mitsubishi veya Tayvan Delta markası, dokunmatik ekran Weilun markasını benimser, fotoelektrik kontrol Zhejiang Feiling markasını benimser, kontaktör ve ara röle Schneider markasını benimser, açık kullanım Zhejiang Deli Western markasını kullanır, silindir Zhejiang Leerda markasını kullanır. Otomatik saç düzleştirme makinesi elektrikli ekipman seçimi: PLC Japan Mitsubishi markasını benimser, dokunmatik ekran Weilun markasını benimser, fotoelektrik kontrol Omron markasını benimser, kontaktör ve ara röle Schneider markasını benimser, açık depo Zhejiang DELIXI markasını, endüstriyel bilgisayar EVOC markasını benimser Silindir Zhejiang'ı benimser CHLED marka.
7. Otomatik ince ayar makinesi elektrikli ekipman seçimi: PLC Tayvan'ın Delta markasını benimser, dokunmatik ekran Tayvan'ın Delta markasını benimser, fotoelektrik kontrol Omron markasını benimser, kontaktör ve ara röle Schneider markasını benimser, açık hava Zhejiang DELIXI markasını, endüstriyel bilgisayar Xiang araştırmasını benimser marka, silindir Zhejiang CHLED markasını kullanıyor.
