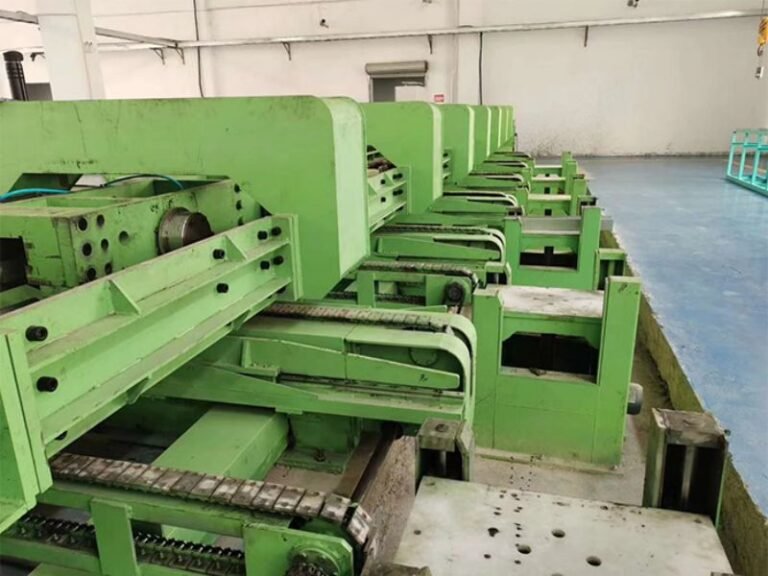

T Tipi Asansör Kılavuz Rayı Soğuk Çekme Makinası
- Makine Adı: Soğuk Çekme Makinesi
- Nominal Çekme Uzunluğu: 12.5M
- Nominal Çekme Hızı: 12m/dak
- Hız Ayarlama Aralığı: 0~18m/dak
- Nominal Çekme Kuvveti: 300KN
- Motor Gücü: 75KW
- Motor Hızı: 990rpm
- Pitch: 180mm
T Tipi Asansör Kılavuz Ray Soğuk Çekme Makinesi Breif Tanıtımı
T Tipi Asansör Kılavuz Rayı Soğuk Çekme Makinesi, normal sıcaklıkta demirli malzemeleri (çubuklar, borular) ve demir dışı malzemeleri gerebilen bir tür mekanik ekipmandır. Soğuk çekme makinesi ayrıca kare çelik, altıgenler ve benzeri gibi çeşitli özel malzemeleri de çekebilir. Fabrikamız tarafından üretilen soğuk çekme makinesi esas olarak metal malzemelerin derin işlenmesi içindir. Ürünler, yüksek işleme hassasiyeti, yüksek verimlilik ve yarı otomatik işleme süreci avantajlarına sahiptir. Aynı zamanda, kullanımı kolay, düşük arıza, basit bakım vb. Uzun yıllara dayanan üretim tecrübesinden sonra biriktirdik ve geliştirdik. Ekipmanlarımız Çin'de birinci sınıf seviyeye ulaştı. Ülkenin her yerindeki kullanıcılar tarafından güveniliyor ve övülüyor.
Metal prensibine göre plastik bozulma, makine normal sıcaklıkta düşük, orta ve yüksek karbonlu çelik ve demir dışı metal çubuk malzeme borularının soğuk çekmesi için kullanılır. Çapını ve et kalınlığını azaltmak için kare çelik, altıgen köşeli çelik ve dikişsiz çelik boru çekebilir. Bir makinede ve birden fazla kullanımda kullanılabilir. Standart parçalar, paslanmaz çelik boru fabrikaları ve diğer endüstriler için özel bir mekanik ekipmandır.
Güçlü teknik gücü, eksiksiz üretim ekipmanı, yetenekli, çeşitli soğuk çekme makineleri, doğrultma makineleri (dikey doğrultma makineleri, çubuk doğrultma makineleri, çelik boru doğrultma makineleri), uç haddeleme makineleri ve destekleyici yardımcı ekipmanlarının üretiminde uzmanlaşmıştır. birçok yeni ve eski müşterinin lehine olan teknisyenler, güvenilir ürün kalitesi ve yüksek maliyet performansı. Fabrikamız, müşteri talebini rehberlik olarak almak, müşterinin çeşitlilik gereksinimlerini karşılamak için sürekli yeni ürünler geliştirmek, güçlü üretim gücü ve mükemmel satış sonrası hizmet ile müşterinin güvenini ve övgüsünü kazanmak, böylece pazarı genişletmek ve lider olmak konusunda ısrar ediyor. aynı sektör.
Soğuk Çekme Makinesinin Özellikleri
1. Ekipmana Genel Bakış
A. Bu ekipman, metal borunun (çubuk) çizim (çizim, soğuk çekme, hafif çekme ve çiçek çekme) işleme ekipmanına uygulanabilir.
B. Mekanik yapı çift zincirli çekme makinesi Tayvan marka çekme makinesi teknolojisi
2. Çalışma özellikleri
Çalışma modunun bir ucu girinti (indenter) tarafından azaltıldıktan sonra, insan eli ile tutulur ve çekme makinesinin merkezi çerçeve kalıbına uzatılır. Pnömatik olarak sıkıştırıldıktan sonra zincir, çekme için zinciri kancalar. Çizim yaparken, makine gövdesinin titreşiminin küçük olması gerekir, çizim hızı düzgün ve kararlıdır ve çizimden sonra bitmiş ürünün en iyi hassasiyeti, düzgün yüzey, pürüzsüz ve kaliteli elde etmek için elde edilir. tamamlanmış ürün. Genel olarak, yukarıdaki gereksinimler çizimden sonra elde edilir.
3. Ekipman kapasitesi
A .Stretch formu 1 satır streç
B. Çekme kuvveti 150kn
C. Çekme hızı 0-12m / dak
D. Çekme uzunluğu 9m
E. Çekirdek çekme uzunluğu (pervane uzunluğu) efektif uzunluk 8M
F. Düz borunun maksimum dış çapı ф 100 mm ve et kalınlığı 2.5 mm'dir.
G. Merkez yüksekliği 800 mm
4. Makine yapımı
A. Motor ve çalıştırma paneli
(1) Type-45kw1 uyarma hızı düzenleyici motor, redüktör zq-850 1:48.75 1 araba hız düşürücü motor 2.2kW 15:1 1 1
(2) Çıktı
(3) Hız
(4) Güç kaynağı voltajı 380V 50-60Hz
B. Sürücü bölümü
(1) Çerçeve C360 C160 kanal çeliği ve yassı çelik 30 * 40 kaynak ana çerçevesi: C360 * 12000 çekirdek çekme çerçevesi C360 * 10000
(2) Zincir 48b-2 Tayvan zinciri
(3) Dişli mili Ф 125
C. Destek parçasının yapısı
(1) Kalıp tabanı küresel kalıp ф 260mm
(2) Kalıp montaj çerçevesi çelik levha kaynak yapısı (çubuk iç kalıbında silindir itme)
(3) Besleyici silindir külbütör dönen malzeme alma
(4) Besleyici manuel besleme ile donatılmıştır. Rafı otomatik olarak beslemek gerekirse (kayar oluğa yuvarlayın, redüksiyon motoru maça çekme kalıbına iter, maça çekme kalıbı otomatik olarak yükselir ve malzemeye nüfuz eder, ardından yatay konuma indirilir ve içeri itilir. Punta silindiri tarafından çizim kalıbı), 30000.00 RMB eklenecektir
(5) Çekme arabası pnömatik kelepçe, kelepçe kolu, pnömatik zincir kancası, dönüş zinciri tahrik kayışı yavaşlaması
(6) Otomatik kesme yok
(7) Yüksek basınç ve yüksek sıcaklık yağ pompası, aynı anda iç ve dış kalıp pompa yağı
Soğuk Çekme Makinesi Teknik Parametre
+ | Açıklama | Teknik özellik ve çizim makinesi figürü |
|
| LBJ-D30 |
1 | Nominal çizim uzunluğu (m) | 12.5 |
2 | Nominal çekme hızı (m/dak.) | 12 |
| Hız ayar aralığı (m/dak.) | 0~18 |
3 | Nominal çekme kuvveti (KN) | 300 |
4 | ana tahrik | |
| Motor tipi | Y315S-6 |
| Motor gücü (Kw) | 75 |
| Motor hızı (rpm) | 990 |
| Motor markası | Nanjing Köte |
| Dişli redüktörü tipi | ZS145 |
| Marka | Jiangsu Taixiang |
5 | Ana iletim zinciri | |
| Adım (mm) | 180 |
| Zincir plakası (mm) | 16 × × 120 310 |
| Zincir malzemesi | 65Mn |
| Zincir pimi malzemesi | 40Cr |
6 | Araba çizimi | |
| Araba dönüş motorunun çizimi | Y132S-6 |
| Araba dönüş hızı (m/dak) | 40 |
| Motor gücü (kw) | 3 |
| Sıkıştırma ve kanca tipi | Mekanik |
7 | Otomatik mandrel | |
| Motor tipi | Y132M1-6 |
| Motor gücü (kw) | 4 |
| Hız (m / dakika) | 60 |
8 | Ana makinenin ağırlığı (ton) | Yaklaşık 24 ton |
9 | Hammadde istifleme masası ve bitmiş ürün toplama istifi fiyatı (USD) | 7,500.00 |
10 | Ürün Ağırlığı 10 (ton) | Yaklaşık 3 ton |
11 | Toplam uzunluk: 40m'den fazla; en uzun tek parça: 8m | |
Model | Nominal çekme kuvveti (T) | Maksimum kelepçe çapı (mm) | Maksimum azaltma oranı (%) | Ana zincir adımı(p) | Ana zincir çubuğu boyutu (yükseklik × kalınlık) | Araba dönüş hızı (m/dak) | Ana motor gücü (KW) | Redüktör modeli |
LW5 | 5 | F25 | 20% | 78.18 | 45 × 10 | 55 | 11 | ZQ500 |
LW10 | 10 | F32 | 25% | 103.2 | 60 × 13 | 55 | 30 | ZQ750 |
LW15 | 15 | F40 | 25% | 160 | 100 × 10 | 60 | 45 | ZQ850 |
LW20 | 20 | F45 | 25% | 180 | 120 × 16 | 60 | 55 | ZQ1000 |
LW30 | 30 | F50 | 20% | 180 | 120 × 18 | 60 | 75 | ZQ1250 |
LW45 | 45 | F60 | 20% | 220 | 140 × 18 | 60 | 90 | ZQ1450 |
LW60 | 60 | F80 | 20% | 250 | 150 × 20 | 55 | 110 | ZQ1650 |
LW80 | 80 | F90 | 20% | 260 | 150 × 25 | 55 | 132 | QJS-D-710 |
LW100 | 100 | F100 | 18% | 300 | 180 × 30 | 50 | 132 | QJS-D-800 |
LW120 | 120 | F120 | 18% | 320 | 200 × 30 | 50 | 160 | QJS-D-900 |
LW150 | 150 | F130 | 18% | 350 | 210 × 32 | 50 | 200 | QJS-D-1000 |
