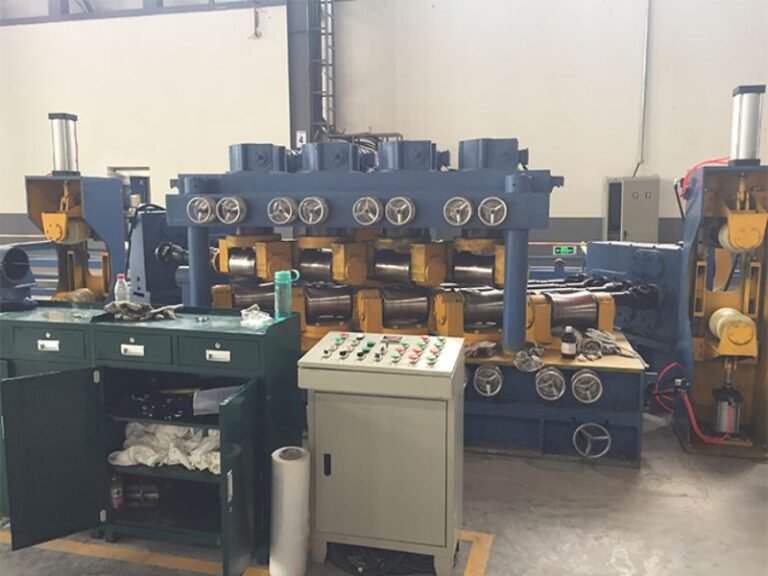

Silindir Doğrultma Makinası
- Makine Adı: Elektronik Hassas Cnc Makaralı Taşıma Besleyici
- Bobin Genişliği: 100~600mm
- Bobin Kalınlığı: 0.2~3.2mm
- Doğrultma Tesviye Hızı: 20m/dak
- Besleme Yüksekliği: 70~180mm
- Yayın Ekipmanı: Mekanik ve Pnömatik
Silindir Doğrultma Makinesi Tanıtımı
Profil düzleştirici şunlardan biridir: paralel rulo düzleştiricilersürekli ve tekrarlanan bükme doğrultma ekipmanına ait olan. Bu düzleştirici, basınçlı düzleştiricinin aralıklı çalışmasının eksikliklerinin üstesinden gelir ve zaman zaman düzleştirme verimliliğini artırır.
Modern profil düzleştiricilerin çoğu, rulo değiştirmesi kolay, çalıştırması kolay ve ayarlaması esnek olan konsol yapısını benimser.
Bu tür doğrultma makinesi, özelliklerini ve performansını ifade etmek için genellikle rulo adımı ve rulo numarasını kullanır. Düzleştirilmiş profiller şunları içerir: I-şekilli malzeme, oluk şekilli malzeme, açı şekilli malzeme, kare malzeme, yassı malzeme, ray ve yuvarlak malzeme, vb.
Makinenin performans tanıtımı
Bu doğrultma makinesi serisi, doğrultma doğruluğunu ve dayanıklılığını artıran rulmanlı yatak ve merkezi otomatik yağlama sistemini benimser. ygj400'ün üzerindeki modeller için, doğrultma silindirinin eksenel ve radyal ayarı, elektrikli ayar cihazı ile donatılmıştır.
Silindir profili doğrultma makinesinin ana parametresi
Tip Açıklama | Üniversal Doğrultma Makinesi |
| YGJ350-14 |
1. Doğrultma kapsamı (maks. boyut) |
|
(1) Kare çubuk (mm) | 50 × 50 |
(2) U çubuğu (#) | 12 |
(3) Yuvarlak çubuk (mm) | 60 |
(4) Açı çeliği (#) | 10 |
2. Doğrultma hızı (m/dak) | 1 |
3. Ana motorun gücü (kw) | 45 |
4. Doğrultma silindiri | 14 |
5. Ortalama silindir mesafesi (mm) | 350 |
6. Elektrik kontrolü | Sahada kullanılan tel olmadan elektrik kontrol kabinine dahil edin |
7. Not: 1. Bir set silindir dahildir; 2. Malzeme yükleme tablosuna, şarj silindiri yoluna vb. dahil değildir. | |
Model | Silindir Mesafesi | Silindir sayısı | Profil Maks. Boy uzunluğu | Maksimum plastik bükülme momenti | Profil Maks. Özellikler | hız | |||||
|
|
|
|
| Yuvarlak Bar | Kare Çubuk | U Çubuğu | Açı çelik | C Çubuğu | 工 çubuk |
|
| mm | daha | mm | mil | mm | kg / |
| bayan | |||
YGJ200 | 200 | 14 | 60 | 2400 | 35 | 30 | - | 5 | 6.5 | - | 2 |
YGJ300 | 300 | 14 | 70 | 6800 | 50 | 45 | 5 | 8 | 10 | 10 | 2 |
YGJ400 | 400 | 10 | 90 | 14500 | 60 | 50 | 8 | 10 | 12 | 16 | 2 |
YGJ500 | 500 | 10 | 110 | 33500 | 85 | 80 | 18 | 12 | 18 | 18 | 2 |
YGJ600 | 600 | 10 | 140 | 54400 | 100 | 90 | 24 | 16 | 22 | 22 | 2 |
YGJ800 | 800 | 8 | 200 | 106000 | 120 | 115 | 38 | 22 | 36 | 36 | 1.72 |
YGJ1000 | 1000 | 8 | 250 | 179000 | 140 | 130 | 43 | 25 | 40 | 50 | 1.2 |
YGJ1200 | 1200 | 8 | 280 | 223000 | 160 | 150 | 65 | - | - | 63 | 1 |
