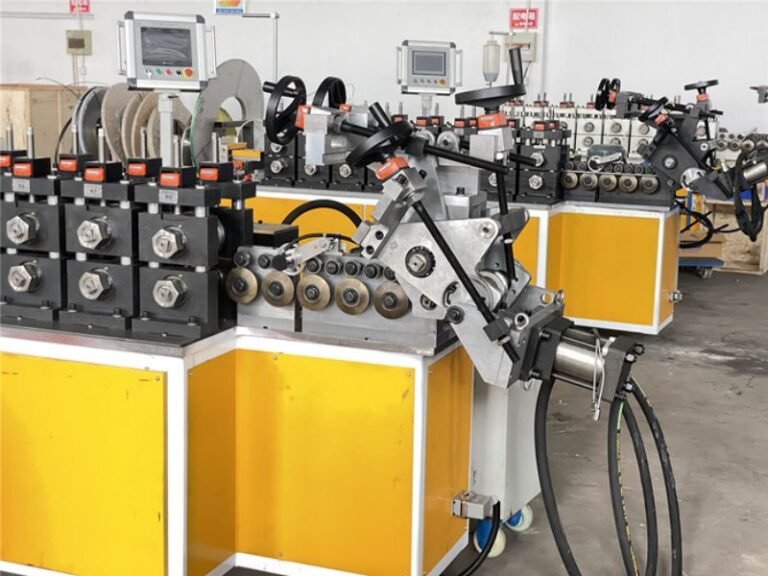

V bant kelepçeli rulo şekillendirme makinesi
- Hız: Bir Dakikada 30 Bileşen
- Çember Namlu Kelepçe Halkası Malzemesi: 304 Paslanmaz Çelik
- Bobin Kalınlığı: 0.8mm ila 3mm
- Silindirlerin Malzemesi: Cr12Mov
- Bobin Genişliği: 30mm ~ 120mm
V bant kelepçeli rulo şekillendirme makinemiz Avantajları
- Yüksek Hız, Yüksek Kapasite ve Kararlı Performans
- Zımbalama makineleri, kesme makineleri ve diğer makineleri kullanmak yerine şekillendirmek için bir zamana ihtiyacınız var
- Zamandan tasarruf edin, maliyetten tasarruf edin
- Üretim verimliliğini ve sıkıştırma halkalarının kalitesini iyileştirin
- Geçiş istasyonlarının sökülmesi, takılması ve bakımı kolaydır
- Segment oluşturma için yağlama sistemi, makine içinde bağımsız olacaktır. Şekillendirme işleminden kaynaklanan fazla yağlama yeniden sirküle edilecek, filtrelenecek ve yeniden kullanılacaktır.
Otomatik V bant kelepçesi rulo şekillendirme makinesi Çalışma Süreci
Teknik Yapılandırma
Yok hayır | ürün | Teknik parametreler | |
1 |
Açıcı ve Doğrultma Biçerdöver Cihazı | Şerit Genişliği | 30-100 mm； |
Şerit Kalınlığı | ≤3.5 mm； | ||
Bobin İç Çapı | ф480-520 mm (müşterinin gereksinimlerine göre)； | ||
Bobinin Dış Çapı | φ1300mm；Yükleme Ağırlığı:≤2T | ||
Yolu Genişlet | Manuel | ||
Power | Bobin çözücü güç yok | ||
Şerit Genişliği | 30-100 mm； | ||
Şerit Kalınlığı | ≤2 mm； | ||
Motor gücü | 3 KW (doğrultma gücü) | ||
hız | Max16m / dak | ||
Silindir Düzenlemesi | 7 silindirleri | ||
Düzenleme modu | 4 Noktadan Bağımsız | ||

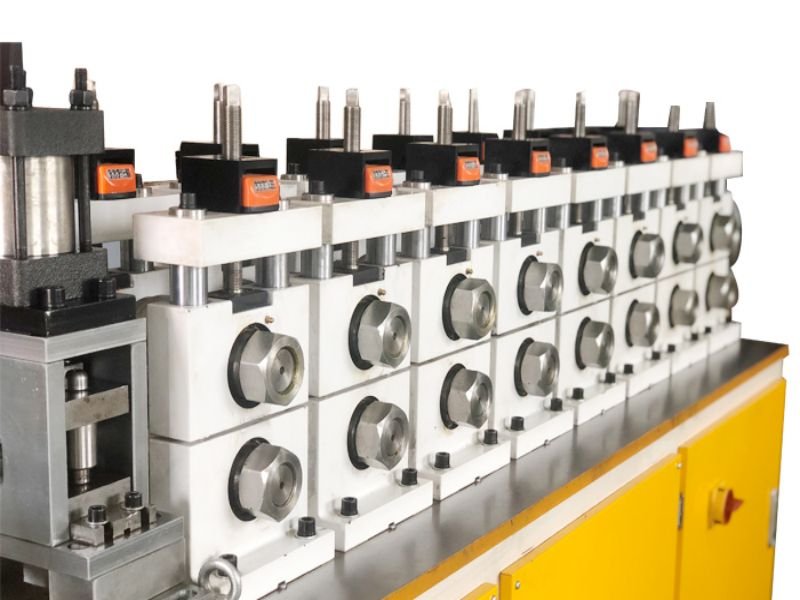

2 | Rulo Şekillendirme ve Kesme Cihazı | Şekillendirme İstasyonları | 8 İstasyon |
Tahrik Türü | vites | ||
Şekillendirme Rafı: | Yüksek mukavemetli kılavuz sütun portal yatay çerçeve. Kaydırıcı silindirler dijital ekran ile ayarlanır. | ||
İstasyon Sahası | 250mm | ||
Maks. Bobin Besleme Genişliği | 100mm | ||
Maks. Malzeme Kalınlığı | 3.5mm | ||
Mil Çapı | Φ60mm ,42CrMo (su verme ve tavlama) | ||
Merdane Malzemesi | Cr12,Sertlik: HRC58-60° | ||
Ana Tahrikli Motor | 37KW (Servo Motorlu) | ||

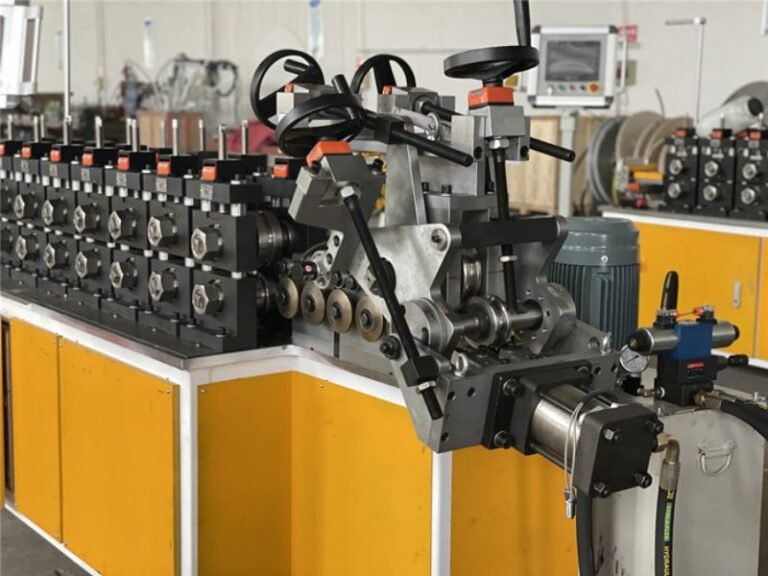

Bükme ve Kesme Cihazları | 1 seti | ||
Rulo Şekillendirme Makinelerinin Ana Cihazları
Yok hayır | ürün | Model | Adet | Açıklama |
1 | Açıcı ve Doğrultma Biçerdöver Cihazı | LS-300F | 1 seti |
|
2 | Rulo Şekillendirme Cihazı |
| 1 seti |
|
3 | Koruma Kapağı |
| 1 seti |
|
4 | Kontrol Sistemi |
| 1 seti |
|
Elektrik Elemanları Markası
Yok hayır | ürün | Marka | Açıklama |
1 | PLC | OMRON |
|
2 | HMI | WEINVIEW |
|
3 | Elektrik Elemanları | Kesici |
|
4 | Rulman | NSK |
|
5 | ana Motor | YASKAWA Servo Motor |
|
6 | Dijital Konum Göstergesi | SIKO |
|
V Bant Kelepçe Rulo Şekillendirme Makinemizin Ürün Uygulaması
Bu tür rulo şekillendirme makinesi, hammadde olarak paslanmaz çelik kullanır, rulo açıcı, doğrultma, rulo şekillendirme ve kesici işlemlerde, her türlü sıkma bileziği üretebilmektedir.
Frekans dönüştürücü motor hızını kontrol eder, PLC sistemi otomatik olarak uzunluk ve miktarı kontrol eder, sürekli otomatik üretim gerçekleştirir ve soğuk rulo şekillendirme endüstrisinde ideal bir ekipmandır.

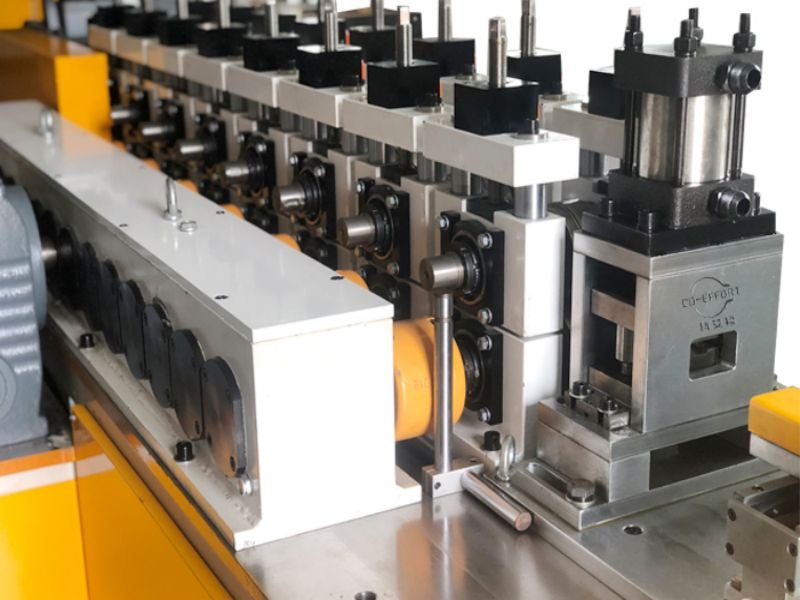

Özel Dişli Kutuları Cihazı
Optimize ettik ve bir dişli kutusu ekledik. Dişliler, yeterli yağlama, daha yüksek aktarım doğruluğu ve daha düşük gürültü sağlamak için dişli kutusundadır. Artık elde edebileceğimiz uzunluk doğruluğu 0.5 mm içinde garanti edilebilir.
V Bant Kelepçeleri Rulo Şekillendirme Makinesi için SSS
S: Min. makinenin yapabileceği bant kelepçelerinin çapı?
C: Yaklaşık 55 mm. Ürün şekline ve malzeme kalınlığına göre özel durumun belirlenmesi gerekir.
S: Bir makine bir dakikada kaç segment üretebilir?
C: Çapa göre, örneğin 78mm çap, bir dakika boyunca 45 segment yapabilir.
S: Rulo şekillendirme makinenizin v bant kelepçelerinden yapabileceği çap aralığı nedir?
C: Min. çap 55 mm, maks. çap 800 mm'dir.
S: Bu makine hangi ürünleri üretebilir?
A: Otomatik V-bant Kelepçeler, halka kelepçeler, G kaplinler, Flanşlar, Contalar, Uçak Kelepçeleri
S: Üretim hızı nedir?
A: Firmamız servo motor benimser, hız kontrol edilebilir, ürünün malzeme kalınlığına ve çapına göre, hepsi müşterilerin gereksinimlerini karşılayabilir.
