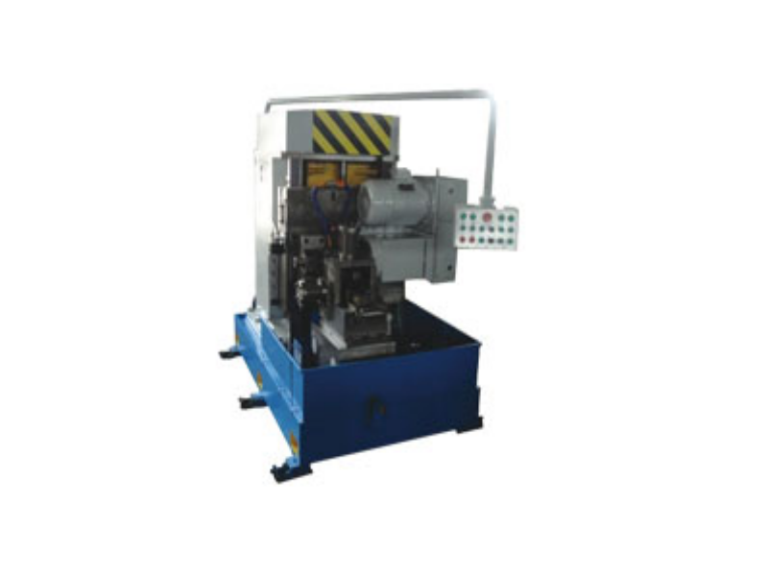

Asansör Kılavuz Rayı Erkek ve Dişi Freze Makinesi
- Model: CNC Freze Makinesi
- Voltaj: Üç fazlı AC 380V±5% 50HZ
- Ana Motor Gücü: 5.5KW
- Kesici Mili: Φ50mm
- Mil Hızı: 100~200mm
Asansör Kılavuz Rayı Erkek ve Dişi Freze Makinesi Ana Yapısı ve Teknik Özellikleri
- Makine, mesnet bileşenleri, kolon bileşenleri, kelepçe bileşenleri, karşı ağırlık bileşenleri, yağlama sistemleri, hidrolik sistemler ve elektrik kontrolleri gibi ana bileşenlerden oluşur.
- Takım tezgahının mil kutusu yüksek kaliteli dökümlerden yapılmıştır. Mil, mili döndürmek için 5.5kw, 4 kutuplu bir motor tarafından tahrik edilir. Hız 50~220 rpm'dir. Hız ayar modu frekans dönüştürmedir.
- Ana mil ucu BT50 standart mil uç numarasıdır ve 7:24 koniktir. Silindir freze mili, iç konik deliğe yerleştirilir ve ana mil üzerine gerdirme cıvatası ile sabitlenir. Ana milin ön yatağı, iki yönlü eksenel ve radyal yükleri taşıyabilen, yüksek hassasiyetli iki yönlü eğik bilyalı rulman ve iç konik delikli çift sıralı silindirik makaralı rulmandan oluşurken, arka rulman silindirik makaralı rulmandır. .
- Kolon bileşenleri kolon, servo motor ve vidalı mil içerir. Servo motor tahrikini benimser ve daha sonra operasyonda güvenilir ve bakım oranı düşük olan senkron kayışlı kasnak tarafından yavaşladıktan sonra bilyalı vidayı çalıştırır.
- Fikstür parçası
- Denge bloğu bileşeni
- Yağlama sistemi
- Hidrolik sistem
- Elektrik kontrolü
- Takım tezgahı PLC kontrolünü benimser, PLC Japon Mitsubishi marka ürünlerini seçer, servo motor ve sürücü Guangzhou CNC ürünlerini seçer ve diğer ana düşük voltajlı bileşenler Alman Schneider markalı ürünleri kullanır.
CNC Erkek ve Dişi Freze Tezgahı Özellikleri
- Takım tezgahı, servo motor ve bilyalı vidalı tahrik kullanır ve tüm eylemler otomatik olarak PLC tarafından kontrol edilir; bu, hızlı ileri → iş ilerlemesi → başlangıç noktasına hızlı dönüşün otomatik kontrolünü sağlayabilir.
- Hem makine kılavuz rayı hem de vidalı mil, aşınmayı azaltmak ve makine ömrünü uzatmak için otomatik bir yağlama pompası ile yağlanmıştır. Operatörün ve makinenin güvenliğini sağlamak için gerekli tüm güvenlik cihazları ve koruyucu kapaklar sağlanmıştır.
Asansör Kılavuz Rayı Erkek ve Dişi Freze Makinesine Genel Bakış
- Asansör Kılavuz Rayı Erkek ve Dişi Freze Makinesi, asansör kılavuz rayının işleme gereksinimlerine ve işleme teknolojisine göre asansör kılavuz rayının her iki ucundaki erkek ve dişi zıvanaların frezelenmesi için firmamız tarafından tasarlanmış ve üretilmiş özel bir takım tezgahıdır.Makine alet servo motor ve vidalı mil ile tahrik edilir. Tüm hareketler, hızlı ileri, yavaş ilerleme, hızlı ilerleme, başlangıç noktasına hızlı dönüş ve diğer eylemlerin otomatik kontrolünü sağlayabilen CNC otomatik kontrol tarafından kontrol edilir.
- Makine kılavuz rayı ve her bir sürtünme yüzeyi otomatik olarak yağlanır. yağlama pompası aşınmayı azaltmak ve makine ömrünü artırmak için. Operatörün ve makinenin güvenliğini sağlamak için gerekli tüm güvenlik cihazları ve koruyucu kapaklar sağlanmıştır. Takım tezgahı tasarımı besleme yüksekliği 860 mm'dir.
İşleme Hassasiyeti
Zıvana genişliği toleransı -0.06～0.00mm frezelendikten sonra
Frezelemeden sonra iki yan simetri hatası ≤0.1mm
Frezelemeden sonra paralellik hatası ≤0.03mm
Frezelemeden sonra genişlik hatası 0.00～+0.06mm
CNC Gömme ve zıvana freze makinesi Teknik Parametreler
1 | işleme asansör kılavuzu özellikleri | T45, T50, T70A | Soğuk çekilmiş |
2 | İki istasyon arasındaki merkez mesafesi | 90 | mm |
3 | Kolon çalışma yüzeyi boyutu (uzunluk × genişlik) | 680 × 800 | mm |
4 | Sütun tablosu maksimum strok | 330 | mm |
5 | Çalışma masası besleme hızı aralığı | 10～500(ayarlanabilir) | mm / dk |
6 | Tezgah en hızlı hareket eder | 2000 | mm / dk |
7 | Servo motor anma torku | 10 | nm |
8 | Azdırma kesici mil hızı | 100～200(ayarlanabilir) | dev / dak |
9 | Hidrolik istasyon maksimum basıncı | 4 | mpa |
10 | Genel boyutlar (L × G × Y) | 1730 × × 1066 1635 | mm |
1 | İşleme asansörünün kılavuz rayına uyum için teknik özellikler | T70B~T140B |
|
2 | Freze kafası boyutu (uzunluk × genişlik) | 735 × 645 | mm |
3 | Mil kutusunun üst ve alt vuruşu | 500 | mm |
4 | Yukarı ve aşağı çalışan mil kutusunun çalışma hızı | 0~400 | mm |
5 | Yukarı ve aşağı çalışan mil kutusunun geri sarma hızı | 2000 | mm |
6 | Tahrik motorunun gücü, mesnet üzerinde yukarı ve aşağı hareket eder | 2.3 | kw |
7 | Mil kutusunun ana motor gücü | 5.5 | kw |
8 | Rulo freze bıçağı milinin dönme hızı | 50 ~ 220 | dev / dak |
9 | Azdırma kesici milinin çapı | Φ50 | mm |
10 | Mil iç konisi Mil uç numarası | BT50 |
|
11 | Fikstür tablası maksimum mesafeyi sola ve sağa hareket ettirir | 20 | mm |
12 | Hidrolik istasyonun maksimum basıncı | 4 | mpa |
Hayır. | İsim | Üretici firma |
1 | CNC sistemi ve servo motor | Guangzhou CNC |
2 | PLC | Japonca Mitsubishi |
3 | bilyalı vida |
|
4 | Ana alçak gerilim elektrik bileşenleri | Kesici |
5 | Hidrolik istasyon fabrikası | Ningbo Chuangli |
Hayır. | İsim | Kalite(set) |
1 | Makine mesnetli parçalar | 1 |
2 | Fikstür bileşenleri | 1 |
3 | Sütun bileşeni | 1 |
4 | Denge bloğu bileşeni | 1 |
5 | Hidrolik istasyonu | 1 |
6 | Tam set koruyucu kapak parçası | 1 |
7 | Elektrik Sistemi | 1 |
8 | Makineye Ekler | 1 |
9 | Makine yatağı demiri, ankraj cıvatası | 1 |
10 | Kullanım kılavuzu, kullanım kılavuzu | 1 |
