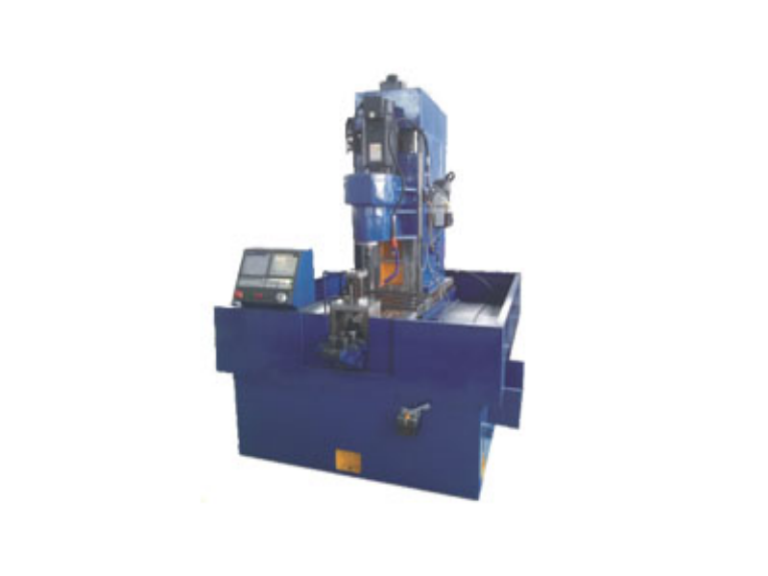

Asansör Kılavuz Ray CNC Freze Makinesi
- Tip: T70B T89 T90 T140B Asansör Kılavuz Rayları için
- İşleme Doğruluğu: ≤0.05mm
- Kesici Kafa Çapı: Φ 200mm
- Denetim: PLC
- Tezgah Çalışma Hızı: 300～600mm Ayarlanabilir
Asansör Kılavuz Rayı CNC Freze Makinesi Genel Bakış
- Asansör Kılavuz Ray CNC Freze Makinesi, güç kafası bileşenleri, tabla bileşenleri, fikstür bileşenleri, talaş kaldırma bileşenleri, yağlama sistemi, hidrolik sistem, elektrik kontrolü ve diğer ana bileşenlerden oluşur.
- Bu takım tezgahı, asansör kılavuz rayının uç yüzlerinin ve büyük arka yüzlerinin işlenmesi için özel olarak kullanılan T70B ~ T140B asansör kılavuz rayının işleme gereksinimlerine ve işleme teknolojisine göre firmamız tarafından tasarlanmış ve üretilmiştir.
- Takım tezgahı, servo motor ve vidalı mil ile tahrik edilmektedir. Tüm hareketler PLC otomatik kontrolünü kullanır. Hızlı ileri, freze sonu, hızlı ileri, hızlı ileri ve geri frezelemenin otomatik kontrolünü garanti edebilir ve hızlı bir şekilde orijinal noktaya geri dönebilir. Dokunmatik ekranın anlaşılması ve ayarlanması kolaydır.
- Takım tezgahının kılavuz rayı, aşınmayı azaltmak ve takım tezgahlarının hizmet ömrünü uzatmak için otomatik yağlama pompası ile yağlanır. Takım tezgahının bilyalı vidası, yağlama yağına batırılarak yağlanır. Operatörlerin ve takım tezgahlarının güvenliğini sağlamak için gerekli tüm güvenlik koruma cihazları ve koruyucu kapaklar sağlanmıştır.
Makine parametreleri
1 | İşleme asansörünün kılavuz rayına uyum için teknik özellikler | T70B~T140B |
|
2 | Workbench'in yüzeyinin boyutu | 1000 × 700 | mm |
3 | Tezgah çalışma hızı | 300 ～600 Ayarlanabilir | mm |
4 | Tezgahın hızlı ileri hızı | 5000 | mm |
5 | Tezgah geri sarma hızı | 5500 | mm |
6 | Freze ucu güç kafası tipi | 1TX32 |
|
7 | Freze ucu güç kafasının dönme hızı | 630 | R / M |
8 | Büyük arka güç kafasının frezelenmesi modeli | 1TX32 |
|
9 | Büyük arka güç kafasının frezeleme hızı | 630 | dev / dak |
10 | Bıçak plakası boyutunda iki güç kafası | 200 | mm |
11 | Büyük arka güç kafasının frezelenmesinin motor gücü | 7.5 | kw |
12 | Freze ucu güç kafasının motor gücü | 5.5 | kw |
13 | Hidrolik istasyonun maksimum basıncı | 4 | mpa |
Asansör Kılavuz Ray CNC Freze Tezgahı Çalışma Koşulları
Güç kaynağı: üç fazlı AC 380V ± %5 50Hz
Ortam sıcaklığı: 5 °C ~ 40 °C
Bağıl nem: ≤ %80 (ulusal standartlara göre)
Hayır. | İsim | Miktar (set) |
1 | Makine tabanı ve şanzıman parçaları | 1 |
2 | Güç kafa parçaları | 2 |
3 | Fikstür bileşenleri | 1 |
4 | Talaş kaldırma sistemi bileşenleri | 1 |
5 | Hidrolik istasyonu | 1 |
6 | Komple koruyucu kapak parçası | 1 |
7 | Elektrik Sistemi | 1 |
8 | Makineye Ekler | 1 |
9 | Makine yatağı demiri, ankraj cıvatası | 1 |
10 | Kullanım kılavuzu, kullanım kılavuzu | 1 |
Hayır. | İsim | Üretici firma |
1 | Dokunmatik ekran | Weinview markası |
2 | CNC sistemi ve servo motor | Guangzhou CNC |
3 | PLC | Japonca Mitsubishi |
4 | bilyalı vida |
|
5 | Ana alçak gerilim elektrik bileşenleri | Kesici |
6 | Hidrolik istasyon fabrikası | Ningbo Chuangli |
Ana Yapı ve Teknik Özellikler
1. Güç kafası bileşenleri
Takım tezgahı, elevatör kılavuz rayının uç yüzünü ve büyük arka yüzünü frezelemek için iki adet 1tx32 güç kafası kullanır, önce uç yüzü ve ardından büyük arka yüzü frezeler. 1tx32 güç kafası, büyük iletim torku, makul yapı, düşük gürültü ve düşük bakım oranı özelliklerine sahiptir. İç dişli, tamamı su verilmiş ve taşlanmış helisel dişlidir. Freze makinesinin arkasındaki güç kafasındaki motor modeli 7.5kW, 4. sınıf, freze makinesinin sonundaki güç kafasındaki motor modeli 5.5kW, sınıf 6'dır. Fabrika konfigürasyon hızı 630 rpm'dir ve fabrika konfigürasyonu Φ 200 mm kesici kafadır.
2. Yatak masası parçaları
Karyola yüksek kaliteli dökümden yapılmış olup, yatak kılavuz rayı “bir dağ, bir daire” şeklindedir. Bu formdaki kılavuz rayın gerilimi ve kılavuzluğu nispeten iyidir ve yatağın kılavuz ray yüzeyi taşlanmıştır. Çalışma masasının kılavuz ray yüzeyi, iyi aşınma direnci ve tamir edilebilirliği olan plastik ile yapıştırılmıştır.
Tezgah servo motor ve vidalı mil ile tahrik edilmekte olup, strok ve hız PLC ile kontrol edilmektedir.
3. Fikstür parçası
Kelepçe, masanın yan koltuğuna monte edilir ve iki hidrolik silindir ile yukarı ve aşağı ve sola ve sağa kelepçelenir. Sıkıştırma basıncı genellikle 3Mpa'dır.
Sıkıştırma prensibi aşağıdaki gibidir: 1. Sol ve sağ sıkıştırma silindirleri kılavuz rayı göreceli düşük basınçla sıkıştırır ve ardından kılavuz rayı merkezileştirir; 2. Üst ve alt sıkıştırma silindirleri, kılavuz raya yüksek basınçla basar; 3. Sol ve sağ silindirler basınç uygular, böylece sol ve sağ silindirler kılavuz rayı yüksek basınçla sıkıştırır. Kılavuz rayın bu adımlarda kenetlenmesi, kenetleme hatasını ortadan kaldırmak için kılavuz rayın referans düzlemine en büyük ölçüde oturmasını sağlayabilir.
4. Talaş kaldırma parçası
Talaş kaldırma parçası, yatak ve fikstür arasına monte edilir ve vidalı talaş çıkarma makinesi, demir talaşları yatağın sonundaki talaş kaldırma portundan talaş tutma arabasına boşaltmak için kullanılır, bu da önceki temizleme işini önler. demir cips.
5. Yağlama sistemi
Takım tezgahı yatağının kılavuz rayının yağlanması, makine çalıştırıldığında otomatik olarak yağlanan bir uçta kurulu otomatik yağlama pompası tarafından gerçekleştirilir. Vidalı mil, güvenilir olan daldırma yağı ile yağlanır. Güç kafası dişlisinin yağlanması, güç kafası dişli kutusunda depolanan yağlama yağı ile yağlanır ve yağlama yağının düzenli olarak değiştirilmesi gerekir.
6. Elektrik Kontrolü: PLC
Bu takım tezgahı PLC tarafından kontrol edilir ve PLC tarafından yapılır Mitsubishi markası Japonya'nın. Servo motor ve sürücü için Guangzhou CNC ürünleri, diğer ana alçak gerilim bileşenleri için Schneider marka ürünler seçilmiştir.
Asansör Kılavuz Rayları için CNC Freze Makinesi İşleme Doğruluğu: frezeleme sonrası tüm hatalar ≤0.05mm
Freze Makinesi Çalışma Koşulları
Güç kaynağı: üç fazlı AC 380V ± %5 50Hz
Ortam sıcaklığı: 5 ° C ile 40 ° C
Bağıl nem: ≤ %80 (ulusal standartlara göre)
Hayır. | İsim | Miktar (set) |
1 | Makine tabanı ve şanzıman parçaları | 1 |
2 | Güç kafa parçaları | 2 |
3 | Fikstür bileşenleri | 1 |
4 | Talaş kaldırma sistemi bileşenleri | 1 |
5 | Hidrolik istasyonu | 1 |
6 | Komple koruyucu kapak parçası | 1 |
7 | Elektrik Sistemi | 1 |
8 | Makineye Ekler | 1 |
9 | Makine yatağı demiri, ankraj cıvatası | 1 |
10 | Kullanım kılavuzu, kullanım kılavuzu | 1 |
Hayır. | İsim | Üretici firma |
1 | Dokunmatik ekran | Weinview markası |
2 | CNC sistemi ve servo motor | Guangzhou CNC |
3 | PLC | Japonca Mitsubishi |
4 | bilyalı vida |
|
5 | Ana alçak gerilim elektrik bileşenleri | Kesici |
6 | Hidrolik istasyon fabrikası | Ningbo Chuangli |
